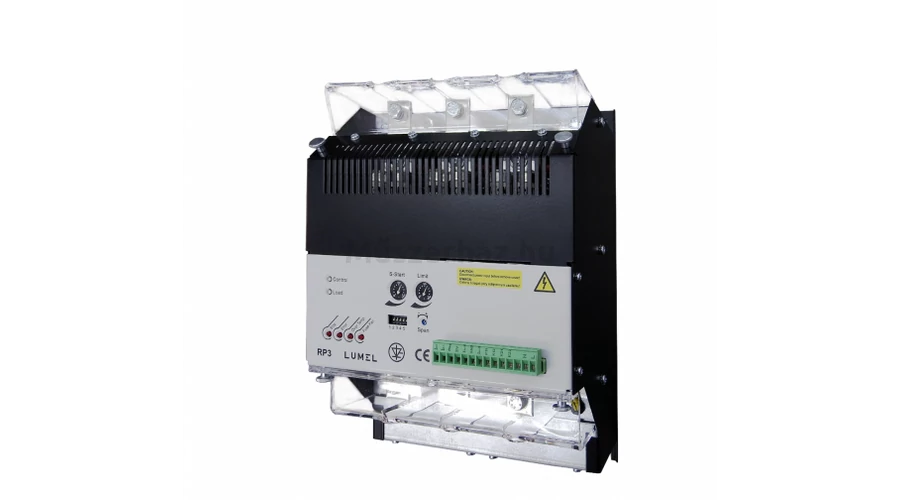

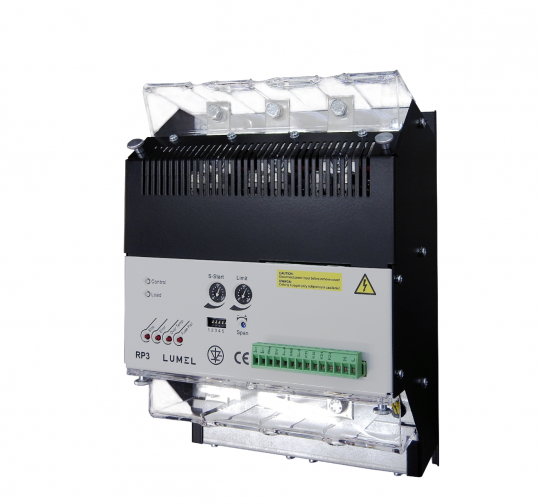

Az RP3 teljesítményszabályozó egy érintés nélküli háromfázisú teljesítmény energetikai elektronikai eszköz, amely tirisztorcsatlakozóval és elektronikus kapu trigger rendszerrel rendelkezik. (GTS)
Ez a teljesítményszabályozó lehetővé teszi a háromfázisú feszültségforrásból az elektromos energiaterheléshez juttatott energia vezérlését a vezérlőjel bemenet függvényében. Az RP3 teljesítményvezérlő háromfázisú hajtóművekhez készült, ellenállás vagy ellenállás-induktivitási terheléssel a vezérlőrendszerekben és az automatikus hőmérsékletszabályozásban.
Az RP3 teljesítményvezérlők alkalmazási területe az alábbiakból áll:
- elektromos kemencék és szárítószerkezetek, különösen ipari alagutak és öv típusú kemencék, lágyításhoz és keményforrasztáshoz használt kemencék, tégelykemencék és olvasztókemencék, sófürdőkben történő edzéskemencék,
- műszaki eszközök, adalékok és extrudáló prések műanyagokhoz, eszközök rugók tekercseléséhez és edzéséhez, ponthegesztés és varrathegesztők,
- üveg és üvegezés előállítása, infravörös és ultraibolya sugárzásban történő szárításra szolgáló berendezések és készülékek, üvegcsövek oltására és adagolókészülékek fűtésére, üvegképző kemencék,
- vegyipar és kőolajipar, csőberendezések homlokfűtéseivel, előmelegítő berendezésekkel.
Ellenőrzési típusok:
- On-off vezérlés.
- Chopper vezérlés:
- Gyors ciklus - fi, max »1 Hz,
- Lassú ciklus - fi, max »0,1 Hz
- Fázisvezérlés.
Kiegészítő funkciók:
Terhelési áram korlátozása
A lágy indítású kioldási típus késleltetése
A kezdeti kapaszkodási szögérték ellenőrzése
A bemeneti vonal erősítésének vezérlése
Az áram felügyelete és jelzése a terhelési áramkörben, kimenet U = f (lo)
A hűtő hőmérsékletének felügyelete
A biztosíték károsodásának jelzése
A helytelen fázissor jelzése
Túlterhelés jelzése
Relé kimenetek
Maximális áramkimenet: 40A, 70A, 125A, 200A, 300A, 450A
IP00 (műszerház)
Méret: 40A, 70A és 125A: 212 x 318 x 177 mm, 200A, 300A, 450A: 383 x 433 x 281 mm
Tömeg: cca 8.5 kg
Részletes technikai adatok a mellékelt pdf fájlban!
Letölthető műszaki specifikáció
